Каталог саженцев и посадочного материала «Садов Старой Руссы»

Мангалы из газовых баллонов


От профи: мангал из газового баллона своими руками, фото, чертежи

14 марта, 2018. Прочитано 37601 раз(а)

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно  сделать  своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

Итак, что нам для этого нужно:

Материалы:

  1. Газовый баллон.
  2. Труба, диаметр 90мм. Длина – 0.7м
  3. Ручки, 3 шт.
  4. Труба профильная, 30х30мм. Длина – 4м
  5. Уголок, 40мм полка. Длина – 1м
  6. Листовой метал, 2мм толщиной, 1м2
  7. Грибок на трубу.
  8. Навесы.
  9. Грунт. Краска эмаль по металлу.
  10. Краска термостойкая, температура использования до 600градусов.
  11. Цепь, длина не более 0.7м

Инструменты:

  1. Сварочный аппарат, электроды.
  2. Болгарка, отрезные диски и зачистной диск.
  3. Рулетка
  4. Карандаш.
  5. Ножовка по металлу.
  6. Дрель, сверло на 4,8,10,12мм.
  7. Перчатки, защитные очки, сварочная маска.
  8. Кусочек мела.
  9. Струбцина зажимная.
  10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.



Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ!!!

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей ра

o-builder.ru

Мангал — барбекю из газового баллона — Сообщество «Сделай Сам» на DRIVE2

Полный размер

Год назад (2016) при обмене баллона на газовой станции, у меня отбраковали один баллон. Можно было заплатить за ТО, но я не стал, т.к. у меня есть ещё 3 баллона. А что делать со старым баллоном я даже задумываться не стал.
У меня в эксплуатации есть 2 мангала. И лет им уже, если память не изменяет, по 25. Но какой бы металл на них не был, они уже проржавели в углах. Да и вообще, они меня уже не устраивали. Нет в них гибкости в приготовлении. А тут почти халявный баллон. И сразу решил сделать из него вещь!
Прошлым летом спилил вентиль, просверлил отверстие в дне и залил водой. Вентиль срезал ножовкой по металлу, поливая водой место распила. Баллон оказался до того старый, что вентиль на нём стоял стальной. Отверстие сверлил тоже очень аккуратно, на малых оборотах и постоянно поливал водой сверло. Всю осень баллон стоял с водой, а на зиму я её слил.

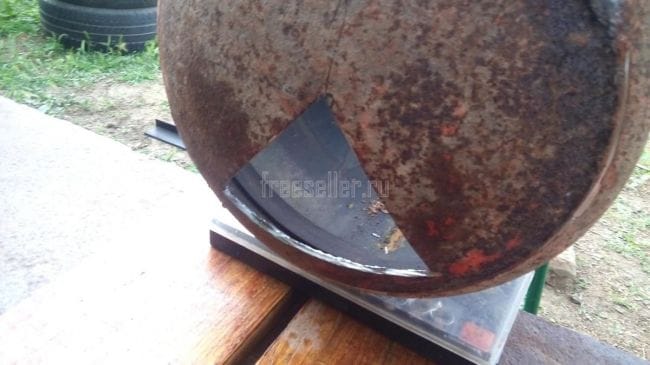

Итак, имеем баллон. Положил его на подставки для обработки бруса. Срезал обруч-подставку, разметил и сделал 2 реза по линии петель и лицевой. С боков пока не стал резать. Зачистил краску кругом в местах сварки. На улице периодические дожди. Поэтому, в гараже настелил на пол куски двп и фанеры. Они у меня специально для сварочных дел. Огородил место, чтобы искры не летели куда попало. Приварил петли, которые по хозяйски были куплены заранее. Из обрезков проф. трубы 15х15 сделал ручку, приварил и вынес на улицу. Разметил боковые резы и резанул. Открыл крышку уже не баллона, а будущего мангала-гриль.
И вот тут заметил, что дал маху. Т. к. в первый раз делаю такую работу, то оказалось, что вместе с металлом корпуса резанул и обруч, который был подложен под шов при сборке баллона. Пришлось изворачиваться и подваривать этот лишний рез изнутри баллона. Но всё получилось, правда пришлось поизгаляться.
Осталось:
— приварить ограничитель открывания крышки, чтобы она не падала при полном открытии.
— приварить полосу вокруг крышки, чтобы дым в положении барбекю, желательно, не убегал через щели,
— сконструировать трубу с задвижкой,
— сварить подставку с колёсиками и столами,
— обжечь изнутри,
— почистить обгоревшую краску снаружи,
— покрасить краской до 1000°С,
— и по мелочам, типа подставки под шампура и решётку-гриль, и пр. Т. е. осталось совсем не много.
Всё это я сделал, судя по фото. Всю эту работу я проделал весной и летом 2017 года. И с тех пор мой мангал — барбекю пользуется огромным спросом. Т.к. я живу в своём доме, то частенько мы с женой просто так, без повода, готовим мясо, котлетки, крылышки, рыбу, овощи на моём устройстве. Спрашивайте, отвечу.
Кстати, загадка. Из чего у меня труба на баллоне?

Вложения:

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Мангал из газового баллона своими руками


Привет всем любителям самоделок. В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного мангала.

Для того, чтобы сделать мангал из газового баллона своими руками, понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.


Чтобы в процессе работы баллон не катался по полу устанавливаем автомобильные откаты под него.

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.


Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.
Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.


Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.


Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.
Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.



Шаг четвертый.
От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.
Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.


Аналогично привариваем шинку по периметру дверцы.

Шаг шестой.
Для того, чтобы можно было открывать дверцу мангала и не обжигаться делаем ручку. Берем черенок от лопаты и отпиливаем от него отрезок длиной 450 мм.

Позиционируем ручку посередине и начинаем приваривать крепления из листа металла, затем вставляем в черенок шпильку и прикручиваем ручку с двух сторон гайками.

Чтобы легче снять краску с баллона его нужно опалить, после чего с помощью металлической насадки на УШМ снимаем остатки краски.


В завершении после остывания баллона всю нашу самоделку красим термокраской черного цвета. На всю покраску ушло два баллончика краски.

В качестве заглушки на горловину была прикручена круглая металлическая пластина, в дальнейшем на этом месте будет установлен термометр.

В итоге получился такой симпатичный мангал сделанный своими руками. На данном мангале можно готовить шашлык, рыбу и все, что душе угодно, а дружная компания оценит вашу самоделку по достоинству и скажет спасибо.

На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мангал из газового баллона, бочки, трубы изготовление своими руками, фото, видео

Главная » Разное » Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Безопасная разборка

Содержание статьи

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

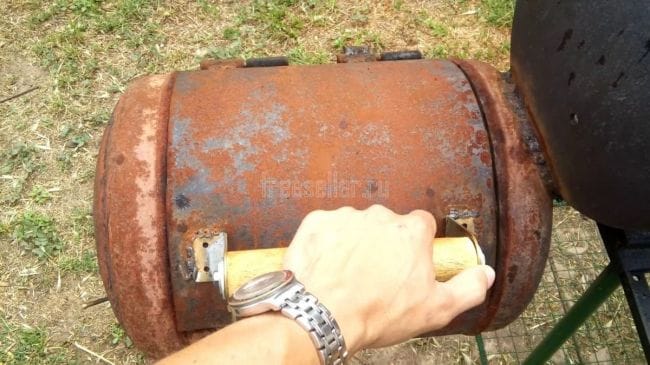

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Мангал-бербекюшница

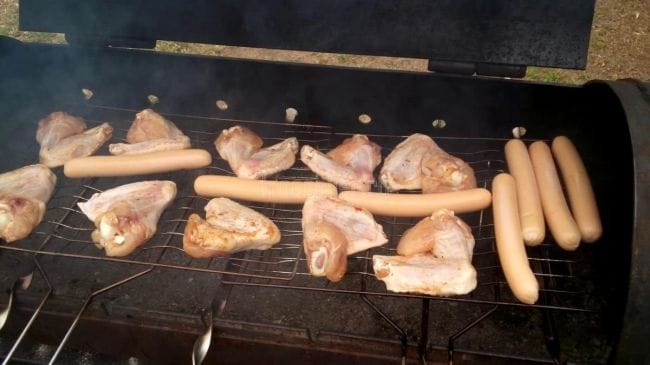

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

stroychik.ru

Мой второй опыт мангал из газ. баллона. — Сообщество «Сделай Сам» на DRIVE2

Мой второй опыт мангала из газового баллона, на ютубе полным полно видео, вот решил сделать подарок другу на день рождения, думаю получилось неплохо, но он был в восторге, главной фишкой для меня являлось то, что все части, разбираются и складываются внутрь, тем самым он получается очень мобилен и удобен, спасибо за внимание)

Тем кому интересно вот видео:

Полный размер

Начал с ручки, срезав кольцо с баллона которое удерживает его в стоячим состоянии.И 2х кусочков фанеры, В общем что было под рукой.

Полный размер

Немного обработал, и отложил пока что.

Полный размер

Разметив отверстия для поддува, сверлим.

Полный размер

отрезал крышку приварил навесы, просверлил отверстия под шампура, а с другой стороны сделал насечки.

Полный размер

Приварил отвод сбоку, а с противоположного вырезал отверстие для поддувала.

Полный размер

приварил ручку, и покрыл лаком.

Полный размер

Приварил уголочки для крепления столика. и кусочек трубы к отводу для насадки.

Полный размер

Полный размер

Согнул трубу, сделал зонтик.

Полный размер

Полный размер

кованные конечно лучше, но не было возможности.согнул из проволоки 6

Полный размер

красиво, и роль упоров крышки.

Полный размер

Крышка для закрытия/открытия поддува.

Полный размер

Приварил ручки для удобного переноса, и хорошенько прожег, чтоб не вонял газом.

Полный размер

Приварил муфты полудюймовые, для ножек.

Полный размер

Напилил труб, для ножек, нарезал на них резьбу, и прикупил еще муфты.

Полный размер

Специально сделал ножки из 2х частей, одни маленькие, прикручиваем вторые и можно стоять в полный рост…

Полный размер

покрыл термокраской, перед покраской все хорошо зашкурил, вырезал столик, покрыл его лаком.

Полный размер

Совсем забыл приварил 4 уголочка внутри для крепления на них сетки, для барбекю, сетку купил в магазине, подходит как родная!

Полный размер

Ну и небольшой фетишь, хотя нужная штука, это градусник, показывает четко стоит недорого, спасибо китайцам, заказывал на али))

www.drive2.ru

инструкция и лайфхаки от мастеров

Мангал часто используется на дачной территории, представляя из себя довольно востребованную конструкцию. Зачастую народные умельцы своими руками изготавливают настоящие произведения искусства за место простенькой коробки из металла. В качестве материала, как правило, применяются старые бросовые автомобильные ресиверы, несгораемые сейфы, промышленные трубы и т.п. Из немалого разнообразия всевозможных решений наиболее простым и доступным считается сделать мангал из газового баллона своими руками. Первоначальную заготовку можно найти как в пункте приема металлолома, так и в своем сарая или гараже. Так каким образом и в какой последовательности можно реализовать такую конструкцию самому, и существуют ли недостатки у столь популярного решения?

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла. Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

  • Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

  • Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
  • Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

  • Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

  • Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

  • В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
  • Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

  • И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

Как правильно резать баллон?

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

  1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
  2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
  3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Проводить приятную трапезу на открытом воздухе в границах дачного участка лучше всего в беседке. А так как наш ресурс посвящен самостоятельным работам, то и беседку мы рекомендуем сделать своими руками! Ознакомиться с инструкцией по сборке, советами по выбору материала и с готовыми фото-проектами можно по следующей ссылке.

Собираем мангал своими руками: сложная и простая конструкция

Самой простой моделью считается мангал из половинки газового баллона, которая будет размещаться на любой опоре, собранной из подручных материалов, будь то камни, кирпичи или просто насыпь из земли. Временные затраты будут минимальны, однако работать с таким мангалом после будет не сильно удобно! К тому же похвастаться перед друзьями или соседями Вам тоже не захочется. Обладая хоть небольшими навыками по сварке, можно создать интересный и уникальный мангал своими руками.

Емкость с крышкой или барбекю-жаровня

Привнести в конструкцию мангала большей функциональности получится за счет второй половинки баллона, которую можно использовать в качестве крышки. Полезным окажется и система подачи воздуха, ведь естественная тяга в виде ветра часто, помимо неравномерной тяги, создает мангальщику много дополнительных хлопот.

Порядок работ:

  • Нанесите отметки на половинку баллона таким образом, чтобы боковые части оставались больше – в дальнейшем это не позволит ветру раздувать угли.
  • Проделайте горизонтальный пропил при помощи электрического лобзика или болгаркой. Не забывайте про технику безопасности, о которой мы писали выше!
  • Сразу же приварите пару петель, после можно до конца выпиливать крышку.

  • Обожгите поверхность, засыпав ее предварительно деревянной щепкой. При желании можно воспользоваться паяльной лампой.
  • Чтобы избежать ситуации, когда металл «уводит», приварите по периметру разреза уголок размерами 32 на 32. В последующем он послужит в качестве опоры для шампуров.
  • Приварите одну металлическую полосу по центру или две по сторонам для фиксации крышки.

  • Сделайте опору для мангала: для этого можно воспользоваться стальной полосой в 1 метр длиной, уголком и 4-метровой профильной трубой диаметром 15 миллиметров.

  • Для большего удобства при готовке есть смысл приварить между петлями небольшой ограничитель, который позволит удерживать крышку в открытом положении. Сгодится простая стальная полоска, слегка выгнутая в сторону противоположную мангалу.
  • По одну сторону выполните пропилы для размещения шампуров, с противоположной стороны просверлите небольшие отверстия для них же. Достаточно будет 11-мм сверла, пропилы и отверстия следует делать на одном уровне!

  • На дне емкости проделайте отверстия для тяги. 8-миллиметрового сверла будет достаточно.
  • Для удобной от Вас стороны приварите ручку к крышке, также не забудьте про боковые рукоятки для возможного переноса мангала.
  • Разместите конструкцию на станину, обработайте поверхности грунтовкой и жаростойким красящим составом.

При необходимости мангал из газового баллона можно всегда дополнить навесом, полочками и прочими элементами. Кроме этого, идеальная тяга будет обеспечена, если приварить дополнительно к конструкции вытяжную трубу.

Помимо металлических элементов, красивый мангал можно сделать и из кирпичей. Примеры удачных работ с подробной инструкцией по созданию кирпичной основы своими руками представлены в нашем спецматериале.

prostrouky.ru

Мангал из газового баллона — Сообщество «Сделай Сам» на DRIVE2

Полный размер

Доброго времени суток! Ничего нового я в этом плане не придумал)), подобных изделий масса в сети, но всё же решил поделиться своей поделкой. Нужда в мангале была давно, лет пять назад старый прогорел, всё собирался купить металл и сварить, но то лень.то некогда…так и жарил мясо на кирпичах)), пока не наткнулся в интерете на самодельный мангал из газового баллона. Идея меня заинтересовала, так как баллон у меня валялся дома очень давно, ещё со времён когда не было газопровода, в общем лет 20 точно)
В общем принялся за работу, достал баллон, открыл вентиль, даже газа чучуть вышло, как советуют заполнил баллон водой полностью( чтоб не рванул), дальше разметил мелом, за середину взят шов вдоль баллона, сначала отмерил от шва ровно половину окружности(напротив) это будет передняя часть мангала, а потом ещё 5 см от шва другая линия, это будет задняя часть( её пропилил сначала и приварил сразу петли) по бокам отступил по 1 см от поперечных швов- это будет крышка. Болгарка в руки, делаем первый продольный пропил( задняя часть крышки) и сразу привариваем петли, так лучше чтоб потом не центровать крышку, после делаем остальные пропилы. Крышку выпилил, воду оставшуюся вылил, вонючая ужас, наверное ещё сутки во дворе газом воняло))). Дальше приварил изнутри рёбра жесткости из арматуры на крышку, чтоб не повело её при нагреве, мало ли, отпилил вентиль, отверстие тоже заварил, обрезал кольцо на дне баллона( на котором он стоял) . Дальше в "почти мангале" просверлил отверстия для шампуров сверлом 12 на задней стенке( прям на границе шва, т.к. это середина), а спереди пропилы болгаркой, я разметил под 7 шт., но кто как делает больше или меньше. Теперь ножки, мне приглянулись от старой швейной машинки, красивые такие, винтажные, купил их на ближайшем пункте приема металлолома, прикрутил к ножкам два отрезка 60см квадрат трубы 20* 40 болтами, приварил мангал сверху. Трубки сделал длиннее для подставки, для кастрюли с мясом, ножа, бутылки с водой чтоб притушивать пламя… а то всегда неудобно бегать до стола или на табурете всё это выкладывать при жарке мяса. На подставку эту прикрутил два отрезка доски 40-ки, пошкурив наждачкой . Мангал покрасил чёрной термостойкой краской, а подставку морилкой и лаком под "красное дерево". Вроде бы всё, мне кажется не зря возился)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Коптильня-мангал-барбекю из газовых баллонов своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как самостоятельно сделать коптильню-мангал-барбекю из газовых баллонов, то есть получается 3 в 1 ом, очень удобно кстати.

На сегодняшний день среди дачников и владельцев загородных домов популярна тема по созданию всевозможных мангалов, коптилен, барбекю, печей итд. Люди стали больше отдыхать с семьями по выходным собираясь на даче пожарить шашлык, что может быть лучше свежего воздуха и вкусно приготовленного шашлычка))

А вот чтоб все добротно и качественно приготовить понадобиться мангал-коптильня-барбекю, к примеру автор сделал это чудо из старых газовых баллонов. Вначале мастер просто сделал мангал-барбекю из баллона, потом ему захотелось усовершенствовать свое творение и он добавил еще один маленький баллон на 25 л в качестве топки коптильни, а большой баллон выполняет роль коптильной камеры. Отсеки сообщаются между собой, малый расположен по уровню ниже, чтоб образовывать тягу и дым самостоятельно переходил в коптильный отсек.

Малый баллон можно так же использовать как мангал или барбекю, решетка там поместиться только одна, а шампуров в 2 раза меньше, но в сумме с большим баллоном можно увеличить производительность шашлыка/час)))

И так, давайте рассмотрим, что потребуется для создания коптильни-мангала-барбекю?

Материалы

1. газовый баллон на 25 л
2. арматура
3. металлическая труба на 50 мм
4. листовой металл 2-3 мм (для заслонки)
5. петли 2 шт
6. держатели для ручки
7. труба 50 мм длинной 1.5 м
8. ограничитель открывания крышки (арматура)

Инструменты

1. болгарка (УШМ)
2. сварочный аппарат
3. дрель
4. молоток
5. напильник
6. линейка
7. маркер
8. плоскогубцы

Пошаговая инструкция по изготовлению коптильни-мангала-барбекю своими руками.

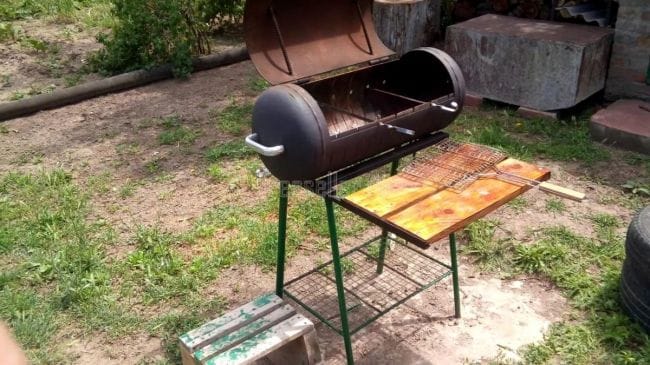

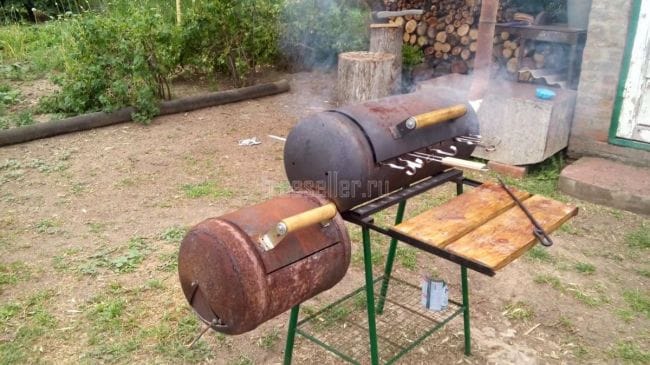

Как уже было сказано выше, основной мангал из газового баллона у автора уже был (Кстати на сайте есть предыдущий материал о том, как сделать мангал и правильно разрезать газовый баллон) Но мастер решил усовершенствовать свою конструкцию и повысить ее функциональность, а как следствие и производительность, добавив к имеющемуся мангалу еще небольшой отсек.

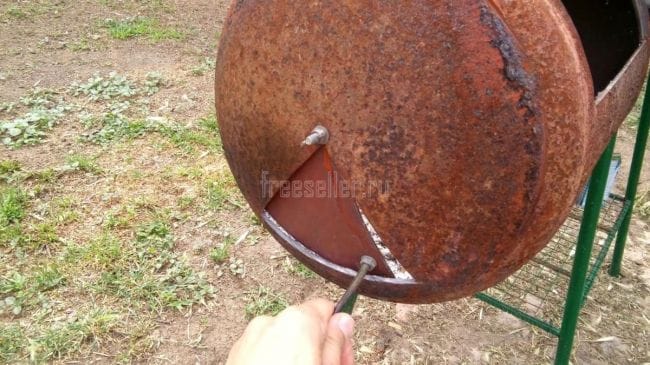

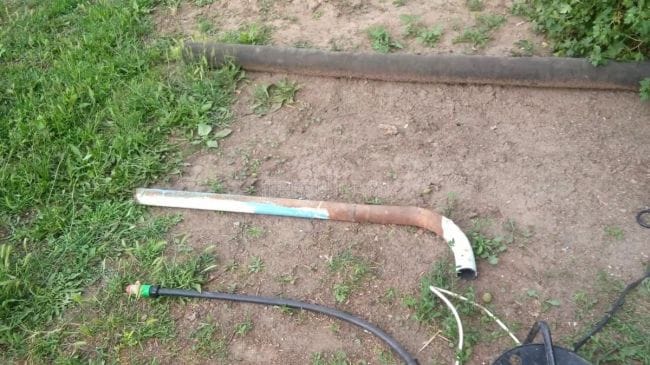

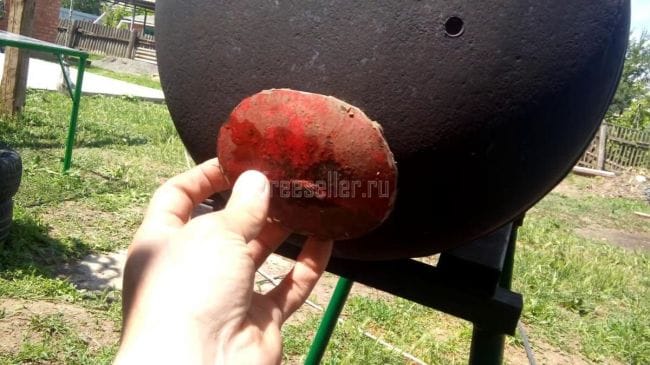

В качестве исходного материала был взят старый 25 литровый газовый баллон (как разрезать газовый баллон смотрите на сайте) Баллон был разделан с соблюдением всех правил техники безопасности. Затем в торцевой его части при помощи болгарки выпилено технологическое отверстие в форме эллипса, через него будут сообщаться два баллона.Выпиленный кусок баллона автор прикладывает к торцу большого баллона и обводит контур при помощи маркера, чтоб в последующем выпилить болгаркой такое же отверстие как и на малом баллоне.После чего мастер переходит к изготовлению крышки малого баллона, а именно делает разметку маркером и делает пропил болгаркой по намеченному контуру, но сразу все выпиливать не нужно. Делаем один пропил и сразу привариваем петли и только потом выпиливается вся крышка целиком.Наварены петли.В противоположном торце малого баллона делается еще одно технологическое отверстие в форме треугольника, оно будет служить в качестве поддувала и регуляции потока воздуха в камеру сгорания. На большом баллоне в торцевой его части так же проделывается отверстие для установки трубы-дымохода.Диаметр трубы 50 мм длинна 1.5 м.После чего автор сваривает два баллона в единое целое.Вот собственно что получается.На малый баллон наварены держатели для ручки, а сама деревянная ручка сделана из черенка от лопаты.Так же приварен ограничитель из арматуры для определенного угла открывания крышки мангала.Установлена заслонка, она немного больше по размеру чем само отверстие и служит для регулирования подачи воздуха и тяги соответственно.Как только автор закончил основные работы, сразу же приступил к испытаниям и проверке работы коптильни. В камеру малого баллона закладываются дрова и разводится огонь.После того как разойдутся дрова, переводим заслонку на минимум, чтоб поддерживать тление в камере сгорания.Дровишки желательно использовать ольховые, очень ароматные копчености на них получаются) Автор закоптил куриные крылышки и сосиски, коптил в течении часа.Периодически следует открывать крышку коптильной камеры и проверять состояние продукта.Тяга отличная дымоход справляется.Так же обязательно нужно установить термометр на крышку коптильни, чтоб было ясно какая температура внутри коптильной камеры и можно было ее регулировать.У автора получилось 3 в 1 ом мангал-коптильня-барбекю, что очень удобно и функционально, а самое главное в бюджетном исполнении, потому как старый газовый баллон можно найти в пункте приема металла где вам его продадут по цене железа, а остальные мелочи можно найти в домашней мастерской, термометр стоит недорого (можно заказать из Китая например)

Как видите все под силу простому человеку, просто нужно проявить смекалку и приложить руки. Пошаговая инструкция вам представлена, так что берем и делаем. Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мангал из газового баллона. В процессе. — Сообщество «Сделай Сам» на DRIVE2

Всем привет)
Еще с предыдущего авто остался газовый баллон.
Он очень долго лежал у меня во дворе с выкрученным клапаном, около года. Планы на него в принципе такие и были — мангал) Только вот все руки не доходили.

В общем, на протяжении месяца я периодически наливал в него воду, через несколько дней сливал. Просто так. Так было много раз.

Полный размер

Потом вдруг резко решил, что пора начинать делать.
Покурив эту тему пришел к выводу, что баллон буду пилить с водой внутри для исключения возгорания остатков конденсата и паров.

Задний распил решил делать с 50 мм отступом от шва для того, чтобы просверлить отверстия для шампуров. Получилось, что распил я совершил не ровно пополам, а чуть меньше половины баллона.
Бока пилить решил по центровочным кольцам, разумеется, не пропиливая их насквозь, чтобы будущей крышке было на что ложиться.

Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер

Далее засверлил отверстия на задней "полоске", которая составляет разницу половины баллона. Метал довольно неплохой, ориентировочно 2,5мм. Сверла у меня под рукой были не самые новые, поэтому сначала я сверлил четверкой, а потом уже 12-ым сверлом, периодически его подтачивая)

Полный размер


Полный размер


Полный размер


Полный размер

Далее напротив круглых отверстий пропилил маленькой болгаркой прорези на фронтальной части будущего мангала. Опять же, для шампуров, чтобы их можно было вращать и фиксировать.

Полный размер


Полный размер


Полный размер

Следующим шагом был обжиг краски и устранение запаха газа.
Обжиг происходил на протяжении шести часов с постоянной поддержкой огня. К слову, даже через сутки после обжига угли все ещё очень сильно грели баллон) Остывали они уже в ванночке для цемента)

Полный размер

Пока угли остывали в другом месте я чистил баллон дрелью и щеткой.

Полный размер


Полный размер


Полный размер

Ну и под конец вечера повесил крышку на петли. Пока что петли просто на винтах, делал это для центровки. Позже, когда дело дойдет до сварки, проварю их и сниму винты, а может и оставлю.
Кстати, петли повернул в одну сторону, чтобы крышку можно было снимать при необходимости.

Полный размер


Полный размер

Вот.
Пока что я остановился на этом этапе)
На выходных займусь стойкой. Из-за обилия идей, до сих пор не могу определиться)
Так же купил черную краску, которая выдерживает нагрев в 650 градусов.

Вообще хочу сделать так, чтобы сам мангал был съемный со стойки. Хотя бы для того, чтобы его можно было спокойно почистить.

Есть у кого-нибудь замечания или советы?
Кто делал уже такие манглы? Посоветуйте в мелочах и нюансах.

www.drive2.ru

как сделать гриль, коптильню, шашлычницу и барбекюшницу своими руками

Нужно делать мангал как эффективным, так и красивым. Такая конструкция послужит не только для приготовления овощей, мяса или рыбы, но и значительно украсит загородный участок. Смастерить изделие можно из чего угодно, но мангал из газового баллона монтируется куда быстрее, в отличие от своих аналогов. Это обусловлено тем, что сборка подобной конструкции предполагает минимум сварочных работ, поскольку корпус для жаровни не нужно изготавливать с нуля.

Разновидность устройств

Это устройство для приготовления мяса применялось с давних времен и не становится менее актуальным на сегодняшний день. Существует много способов сооружения мангалов и все они отличаются между собой по технологии монтажа. Но все мангалы разделяются на 3 вида:

  1. Портативные разборные модели. Их используют в основном для поездок на природу. Складывают и помещают в багажник автомобиля.
  2. Переносные модели, оснащенные колесами. Это более объемные мангалы и перемещаются они за счет встроенных колес.
  3. Стационарные модели. Крупные сооружения, которые имеют фундамент. Как правило, конструкцию после установки переместить невозможно. Поэтому надо тщательно выбирать место для строительства стационарной жаровни.

Все виды мангалов могут изготавливаться из самого разнообразного подручного материала. Непереносные модели в основном сооружаются из кирпича, а мобильные и транспортируемые — из металла. Делая мангал, надо учитывать основные факторы:

  • металл или кирпич должны выдержать высокие температуры;
  • жаровня должна быть рассчитана на количество гостей, которые могут присутствовать на праздниках;
  • на протяжении готовки изделие обязано сохранять тепло.

Несмотря на большое разнообразие мангалов, знатоки отдают предпочтение той жаровне, которая сделана из газового баллона. По желанию конструкцию можно сделать не только мангалом, но и коптильней холодного и горячего копчения.

Рабочие принадлежности и материалы

До сих пор неясно, кому принадлежала идея применить баллон для изготовления мангала, однако изобретение более чем оправдывает себя. К тому же если немного пофантазировать, то многофункциональная конструкция для готовки пищи станет красивым декоративным предметом дачного участка.

Самый значимый плюс такого материала — это толстые стенки металла. Это значит, что баллон в процессе готовки не деформируется от жара и прослужит многие годы. Но чтобы создать такое творение из газового баллона, необходимо уметь пользоваться электрическим инструментом и сварочным аппаратом. Из основных инструментов и материалов можно выделить следующие:

  • агрегат по ручной дуговой сварке;
  • болгарку;
  • трубу;
  • дрель со сверлом по металлу;
  • баллон, использовавшийся для хранения пропана-бутана;
  • петли.

Не рекомендуется применять сильно ржавый пропановый баллон. В процессе работы по резке и сварке используются специальные средства защиты — сварочная маска, очки и рукавицы.

Удаление газа

Чтобы выпустить оставшийся газ из баллона, емкость необходимо установить в вертикальном положении низом вверх и открутить вентиль. Теперь надо подождать, пока газ полностью не исчезнет из баллона. Это можно проверить с помощью мыльной пены. В ведро наливается вода и туда добавляется немного мыла. Раствор замешивается до образования мыльной пены. Этой жидкостью надо периодически промазывать отверстие, через которое уходит газ.

Как правило, сварщики и резчики знают, что в баллоне даже после абсолютного удаления газа всегда остаются взрывоопасные пары — это надо учитывать при резке верхушки емкости. Для удаления верхней части баллона, где находится вентиль, лучше использовать ножовку по металлу, которая не создаст искр. Но перед этим емкость кладется набок. Однако в процессе резки рекомендуется периодически обрабатывать металл водой. Это минимизирует риск взрыва. Если произойдет воспламенение газового пара, то масштаб катастрофы будет незначительный, но этого хватит, чтобы опалить лицо и руки.

После удаления верхушки баллона в появившуюся полость нужно налить воду, установив изделие обратно в вертикальное положение. Затем выждать некоторое время и слить воду в место, находящееся далеко от огородов и объектов с животными. После обработки водой в баллоне останется неприятный запах пропана. Это нормальное явление и через несколько дней запах исчезнет.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

  1. Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
  2. На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
  3. Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
  4. На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
  5. На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
  6. Опора для мангала. В этом случае нужны уголки. Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса. Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
  7. Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

На последнем этапе мангал из баллона надо окрасить термостойкой краской любого цвета.

Коптильня из баллона

Обычный самодельный мангал из баллона отличается от такой конструкции дополнительной емкостью, которая служит топкой. Эта емкость не должна иметь щелей, поэтому надо позаботиться о максимальной герметичности коптилки из газового баллона своими руками. Для этого нужен другой баллон.

От емкости со стороны днища отрезается третья часть от всей длины. Теперь от оставшегося куска извлекается верхушка с вентилем, который предварительно был удален. Отверстие на месте вентиля не нужно закрывать — это необходимо для обеспечения тяги. Теперь два куска соединяются сваркой, наваривая кольцевой шов.

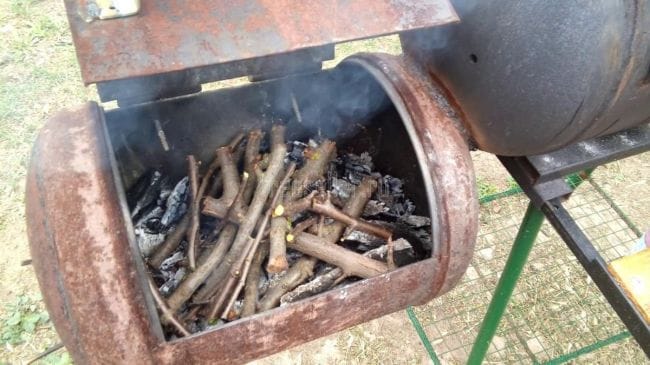

После изготовления маленькой емкости делается дверца. Технология стандартная. Вырезается боковина и оснащается петлями. Затем следует изготовить фиксаторы, не позволяющие дверце провалиться внутрь топки. Также приделывается ручка.

На последнем этапе топка приваривается к баллону, который оборудован под мангал. На днище с боковой стороны изготавливается маленькое отверстие. На топке выше крышки примерно посередине делается идентичное отверстие. Задача заключается в том, чтобы прикрепить топку к емкости таким образом, чтобы оба отверстия были направлены друг к другу. Поперек баллона приваривается топка. При открывании топочной камеры дверца должна ложиться на днище мангала.

В конце работы к топке прикрепляется опорный каркас: сооружаются 2 ножки, которые нужно соединить с основным опорным каркасом. Затем изделие окрашивается термостойкой краской.

Сборка мангала-паровоза

Это уникальное и многофункциональное устройство, включающее мангал, коптильню и барбекю из газовых баллонов. Для изготовления мангала-паровоза потребуется несколько баллонов, дымоходная труба, колеса, уголки, арматура и краска.

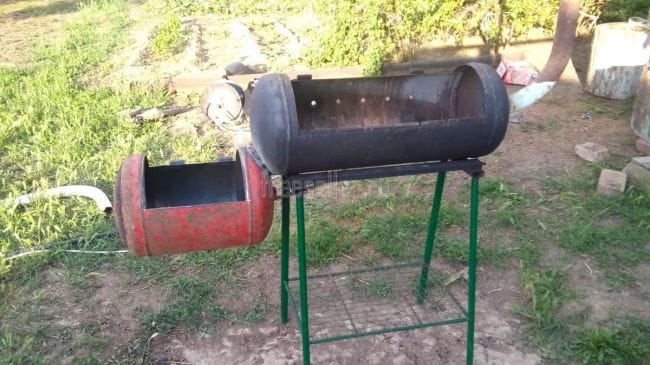

На выходе конструкция действительно получается в виде паровозика. Лучше монтировать металлические колеса. Также коптильня паровоз своими руками оснащается решеткой, столом и прочими деталями, которые не только имеют свою определенную функцию, но и добавляют эстетичности всей конструкции. Смокер способен в одно время коптить продукты, на гриле готовить овощи и жарить шашлык.

Первый баллон устанавливается в вертикальном положении — это коптилка, второй баллон монтируется к первому в горизонтальном положении — это мангал, третий баллон разрезается напополам — это барбекюшница и гриль.

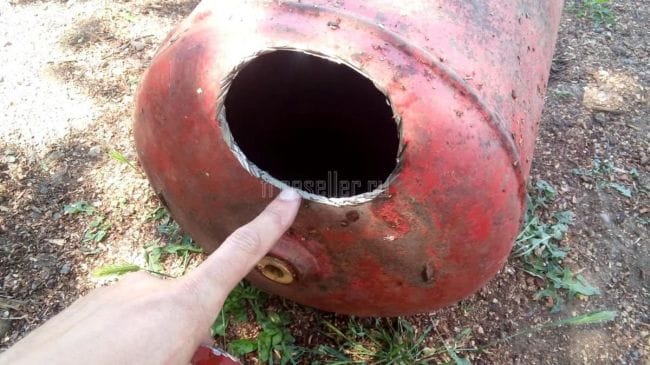

Внизу вертикального баллона изготавливается отверстие. На втором баллоне вырезается округлая часть и прикрепляется к вертикальной емкости. Третья емкость режется на 2 куска. Один кусок приваривается к емкости будущего мангала. На вертикальной емкости к горловине монтируется труба, оснащенная заслонкой.

Во всех баллонах делаются герметичные дверцы. На емкостях для коптильни и мангала устанавливаются датчики температуры. Баллоны обустраиваются сетками и крюками. Также можно предусмотреть отверстия для установки шампуров. Далее сооружается рама и к ней прикрепляются металлические колеса. В конце делается топочная камера из бочонка (например, из огнетушителя).

В окончании выполняется окрашивание конструкции термостойкой краской, которая выдерживает температуру 700 градусов. Принцип работы паровозника таков: из топки будет проходить дым, проникая во все камеры конструкции, и уходить через дымоход на коптильне. Если дым надо остановить, применяется заслонка.

Монтаж газогенератора

Преимущество состоит в том, что гриль с газогенератором можно быстро разогреть и регулировать температуру вращением ручки. Приготовленная продукция на устройстве приобретает легкий запах древесины. Для розжига используется только древесина. Из материала следует приобрести:

  • железную крышку;
  • ручку из алюминия;
  • шлакоблоки;
  • плиту с газогенератором, которая работает на древесине;
  • термометр;
  • решетку-гриль;
  • округлую крышку.

Чтобы пламя равномерно распределилось внутри конструкции, на плоской крышке делаются разрезы. Болгаркой нужно распилить щель по ширине режущего круга от центра, не доходя до края крышки. Таким образом делается каждый длинный зазор с интервалом 4 см между собой.

Поверх сферической крышки монтируются термометр и ручка. Для фиксации к сферической крышке к конфорке с прорезями приделывается пара винтов, которыми производится зажатие. Шлакоблоки потребуются для опор. Выкладывается первая колонна, а затем следующая параллельно первой.

В центре между шлакоблоками монтируется печка с газогенератором. На опоры устанавливается железная конфорка с прорезями. Далее ставится решетка-гриль. Но должен быть хотя бы минимальный зазор между решеткой и конфоркой. Затем на решетку кладется мясо или сосиски. В печи разжигается щепа. Желательно использовать фруктовые породы деревьев. В печи должен быть установлен встроенный вентилятор, который предназначен для розжига древесины и контроля над температурой. После этого устанавливается крышка и зажимается винтами. Газовый гриль своими руками сделан. Остается дождаться полной готовности продуктов.

pochini.guru

Как сделать мангал из газового баллона своими руками + фото и видео

Лето — пора пикников на свежем воздухе, за городом, на даче или во дворе своего дома. А какой пикник без шашлыка, мяса и овощей на гриле или барбекю? Способов приготовления много, но для каждого из них нужен мангал. Конечно, можно купить его в готовом виде в магазине или заказать в мастерской. Предлагаем вам отличную возможность прокачать собственные навыки домашнего мастера, сделав универсальный мангал своими руками из пустого газового баллона.

Материалы и инструменты

Первое, что нужно подготовить — это, конечно, сам газовый баллон. Главное условие — ёмкость устройства должна составлять 50 литров, а высота — 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи.

Кроме баллона, вам будут нужны:

  • болгарка;
  • дрель;
  • молоток;
  • зубило;
  • разводной ключ;
  • отвёртка;
  • 2 крепкие дверные петли;
  • металлическая труба;
  • уголок.

    Болгарка — главный инструмент, который вам понадобится для изготовления мангала

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

От простого к сложному: открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

  • обычный мангал без крышки;
  • барбекю;
  • коптильня;
  • смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

  1. Барбекю — довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри — место для углей и сетка, на которую вы будете класть продукты для жарки.

    Мангал-барбекю — простая конструкция с крышкой без трубы для отвода дыма

  2. Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.

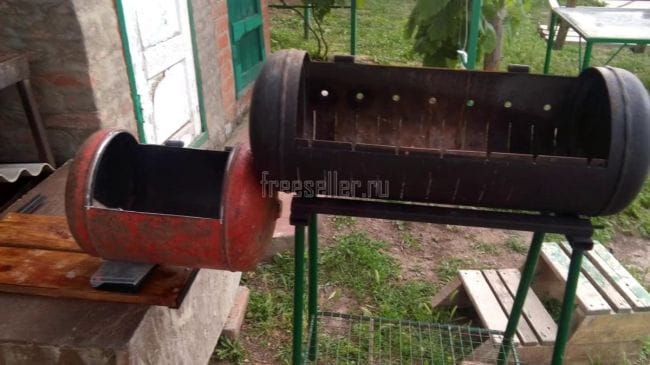

    Мангал-коптильня предполагает наличие топки и дымохода

  3. Мангал-смокер, или как его ещё называют — паровоз. Гораздо более сложная конструкция, зато многофункциональная — она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.

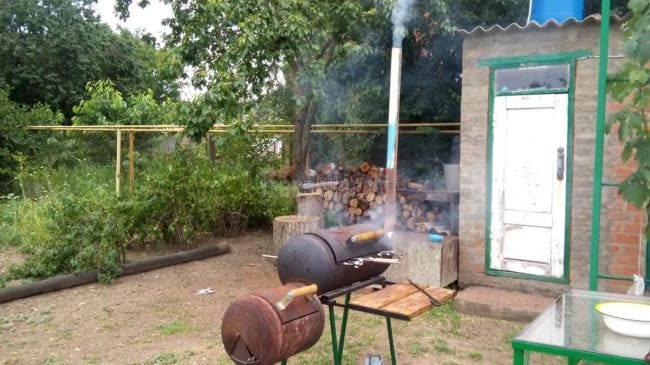

    Мангал-смокер — это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

Фотогалерея: как можно оформить мангал

Подготовительные работы

Как правильно вскрыть и промыть пропановый баллон

Никогда не забывайте о правилах безопасности. Вам придётся разрезать баллон, в котором содержался газ, а это значит, что нельзя допустить возникновения искры и воспламенения остатков пропана.

  1. Чтобы избежать неприятностей, в первую очередь откройте вентиль баллона и дождитесь полного испарения газа.

    Полностью открутите вентиль баллона, чтобы выпустить все остатки газа

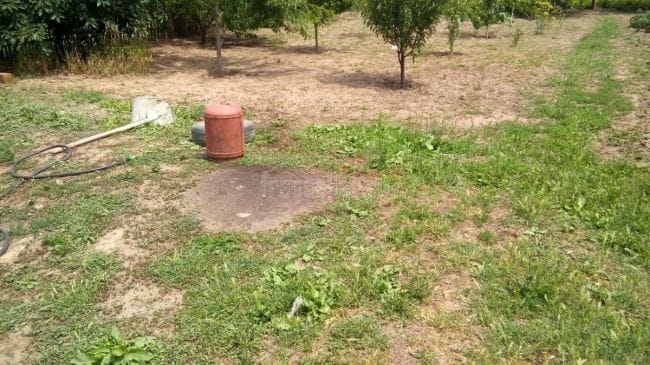

  2. После этого поставьте его вверх тормашками и слейте конденсат. Чтобы контролировать выход газа, нанесите на отверстие вентиля немного мыльной пены. Когда она перестанет пузыриться, можно продолжить работу. Положите баллон набок и отпилите вентиль, постоянно поливая место спила холодной водой. Присоедините к срезу шланг и наполните ёмкость доверху водой, постоянно встряхивая её, чтобы внутренняя поверхность омывалась от запаха газа.

    Обязательно промойте баллон

  3. Оставьте его на несколько суток, после чего опустошите где-нибудь подальше от жилых домов. После этого можно приступать к резке.

Нужен ли чертёж

Что касается работы с баллоном, то для изготовления открытого мангала никаких чертежей не понадобится. С барбекю всё тоже несложно. Какой-то единственно правильной схемы нет, всё зависит от вашего вкуса и любимого способа приготовления блюд. Если вы планируете пользоваться только готовыми углями и решёткой, то, возможно, стоит между ними расстояние может оставить меньше, разрезав баллон вдоль ровно посередине. Если же вы будете делать угли самостоятельно и пользоваться шампурами, а не решёткой, то пусть крышка по высоте будет меньше, чем основа.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

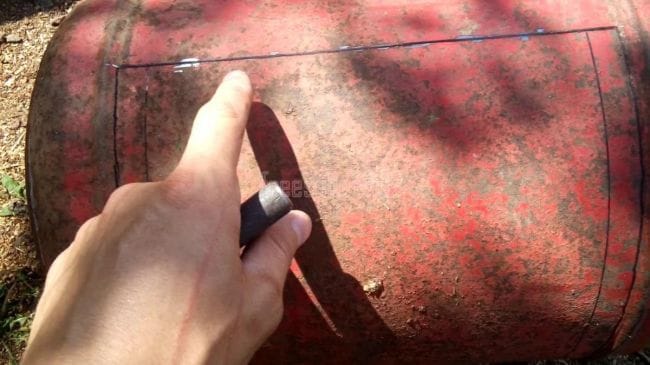

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

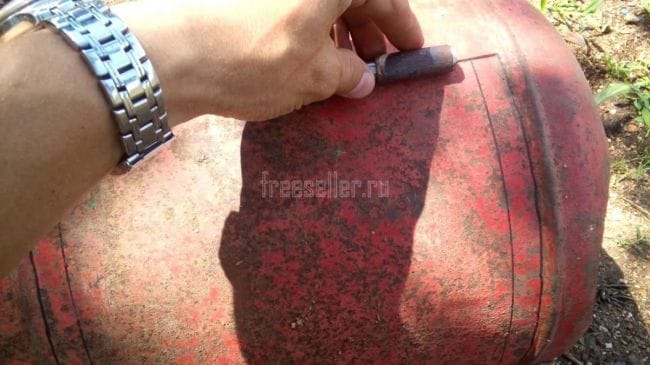

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

От интенсивности работы и из-за толщины стенок баллона диск болгарки может сгореть к окончанию резки. Чтобы избежать этого, на некоторых местах режьте участки не до конца; потом вы легко перекусите при помощи зубила эти маленькие отрезки.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

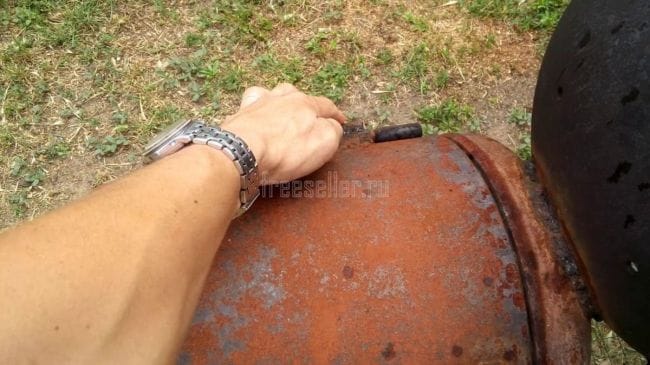

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Предварительно соединять детали при работе лучше струбцинами, которые плотно прижмут все части конструкции, не оставляя зазоров.

Сборка

  1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

    Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

  2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

    Проделайте в днище мангала отверстия

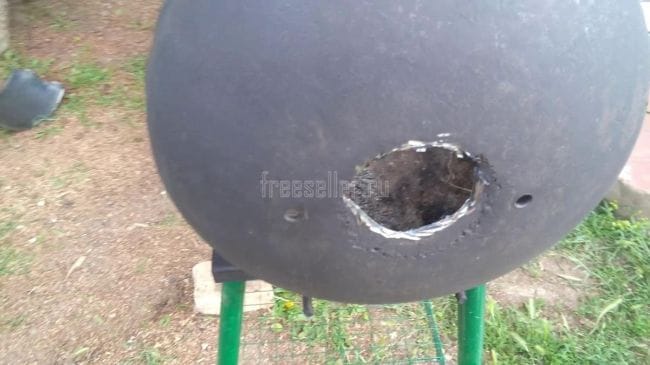

  3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

    Вмонтируйте трубу для вывода дыма

  4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Чем покрасить

Возможно, вам захочется окрасить мангал из баллона. Это вовсе не обязательно, но вполне приемлемо с эстетической точки зрения. Выбирайте термостойкие краски, которые не будут разлагаться под воздействием температур, придавая готовящейся пище нездоровый аромат и вкус.

Сейчас в продаже есть много отечественных и импортных красок, рассчитанных на работу при 600–800 оС. Они наносятся на слой специальной грунтовки (желательно подобрать её в магазине сразу вместе с краской). Эти краски, как правило, экологически чистые, поэтому подойдут для окраски мангала как снаружи, так и изнутри. По цвету такие они чаще всего чёрные или красные, бывают также серебристые.

Перед покупкой обязательно изучите инструкцию и выбирайте покрытие с устойчивостью не ниже 600 градусов.

Видео: мангал-коптильня из баллона своими руками

Видео: как сделать мангал из газового баллона за три часа

Как видите, сложных манипуляций в изготовлении мангала из баллона нет, правда, работа потребует внимательности и терпения. Зато такое устройство прослужит вам много лет, радуя семью и друзей не только вкусными шашлыками, но и другими мясными и рыбными блюдами. И заметьте, насколько дёшево вам обошёлся этот мангал. Расскажите нам в комментариях о своём опыте самостоятельного изготовления мангалов из баллонов. Удачи вам и лёгкой работы!

Добрый день! Меня зовут Светлана. Этот сайт стал для меня не только дополнительным источником заработка, но и возможностью поделиться с вами своими знаниями в ведении домашнего хозяйства. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru


Смотрите также


Телефоны:
Санкт-Петербург
+7 (921) 442-69-72
Старая Русса
+7 (81652) 327-90
